Annexes du rapport sur les sondages effectués en juin 2008
Annexe 2 : Plans de Situation
NB : Cliquer sur les images pour les agrandir
|

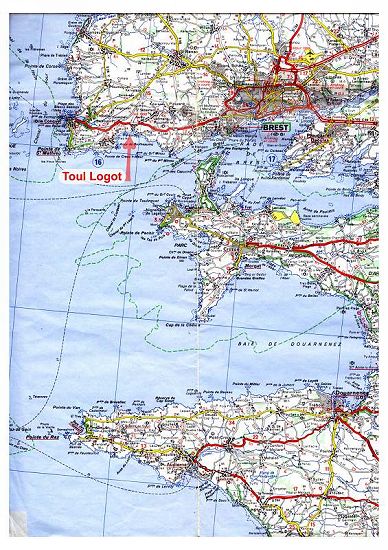

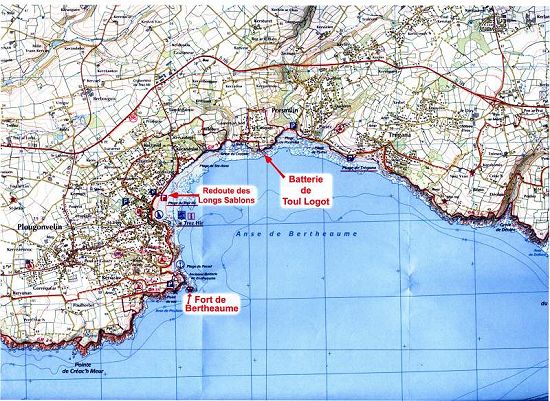

Situation générale
|
Situation dans la Commune de PLOUGONVELIN
|
|

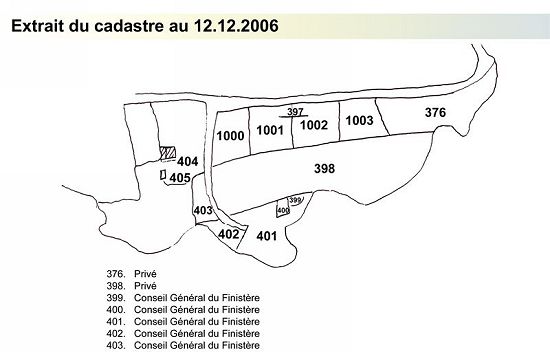

Extrait du cadastre au 12/12/2006
|

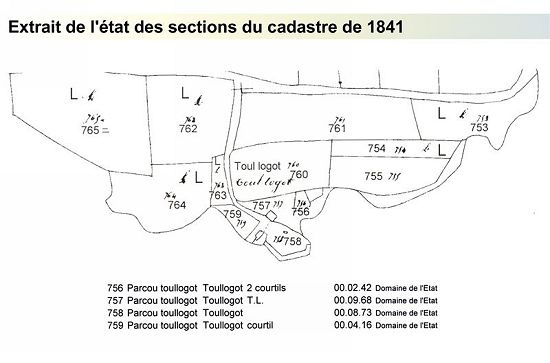

Extrait du cadastre de 1841
|
Annexe 3 : Plans levés en 1817
(Archives du Service Historique des Armées)
NB : Cliquer sur les images pour les agrandir
|

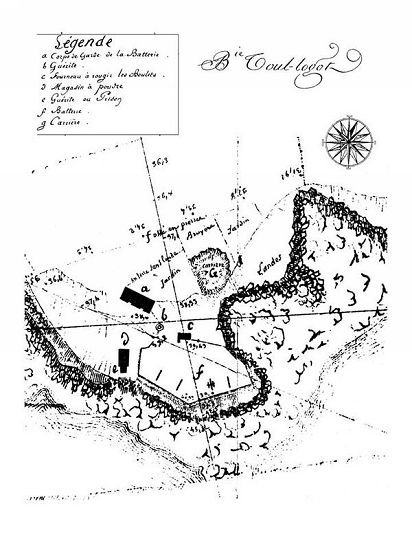

Plan d'ensemble de la batterie
|

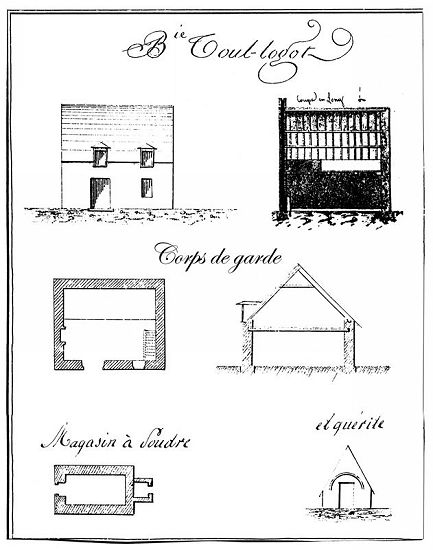

Architecture des constructions
|
|

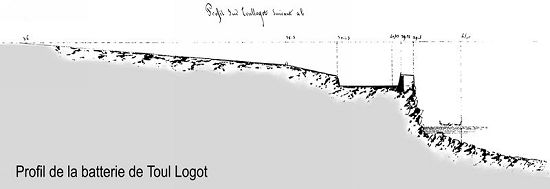

Coupe du terrain
|
Annexe 4 : Vue aérienne de la batterie

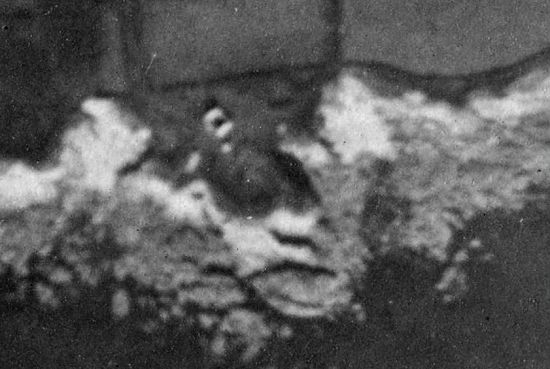

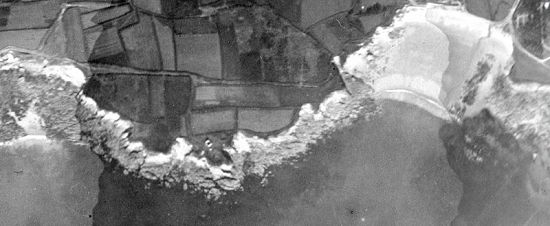

Vue aérienne de la batterie
prise le 24 septembre 1919 à 12 h 50
à 2.600 m d’altitude

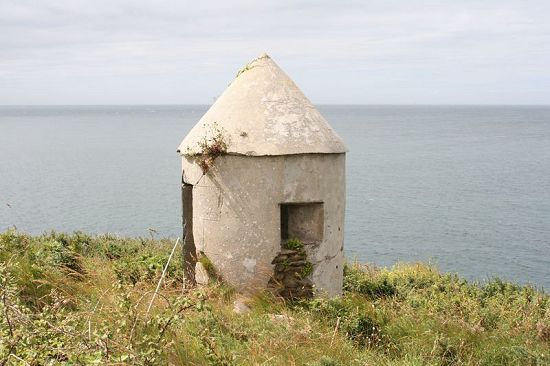

Annexe 5 : Photo de la guérite ronde
Photo de la guérite ronde
de la Pointe du Bilou au Conquet
Annexe 6 : Schéma d’ensemble

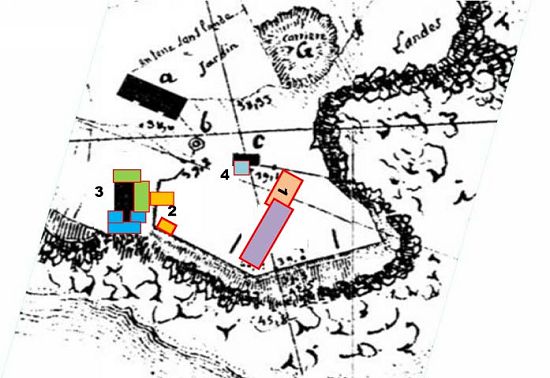

Schéma d'ensemble des sondages réalisés

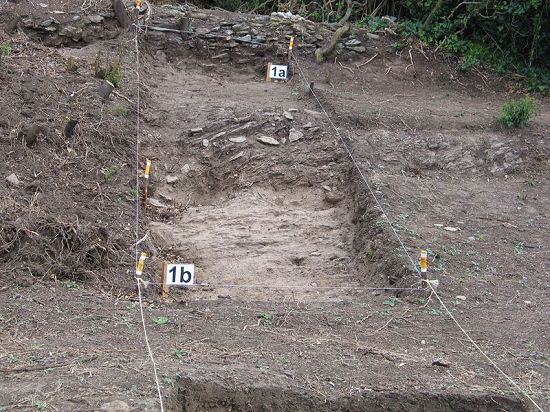

Annexe 7 : Premier sondage - zones 1a et 1b
Premier sondage au droit du muret nord en descendant vers la terrasse d’artillerie
NB : Cliquer sur les images pour les agrandir

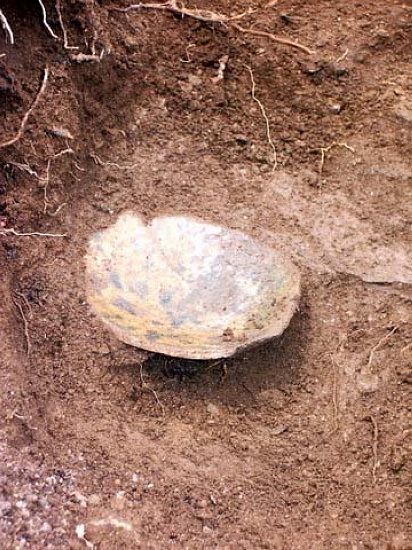

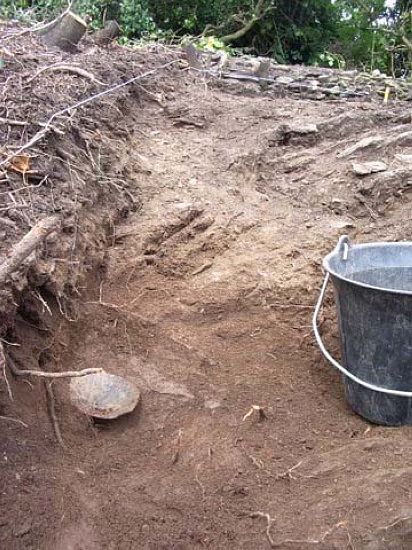

Annexe 8 : Fond de vase découvert en zone 1b
NB : Cliquer sur les images pour les agrandir

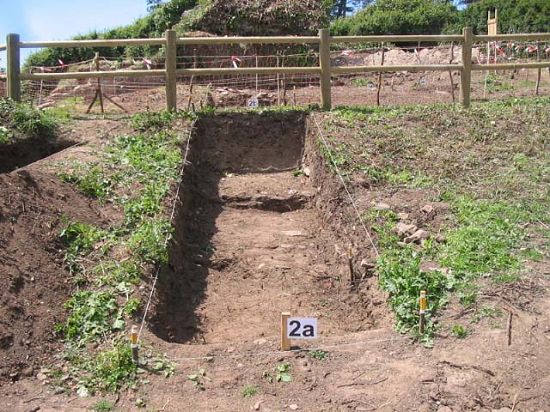

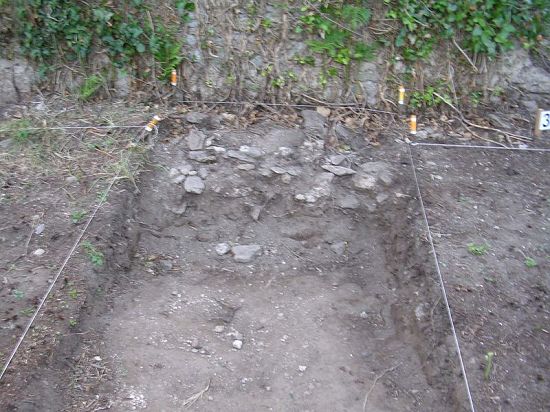

Annexe 9 : Deuxième sondage - zones 2a et 2b
Deuxième sondage depuis la terrasse d’artillerie jusqu’au magasin à poudre
 zones 2a et 2b -
NB : Cliquer sur les images pour les agrandir

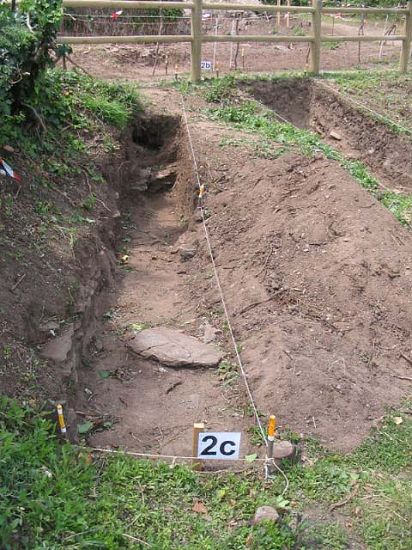

Annexe 10 : Complément du deuxième sondage

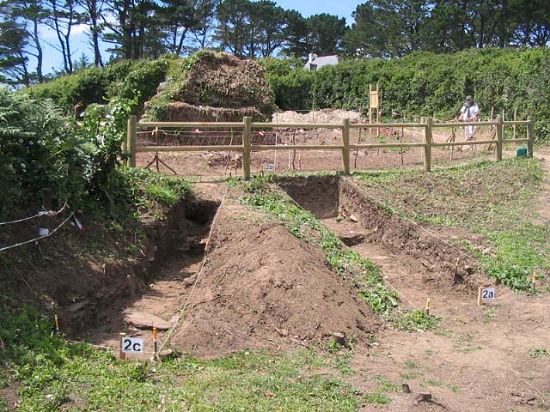

Complément du deuxième sondage à la base ouest du parapet
zone 2c
NB : Cliquer sur les images pour les agrandir

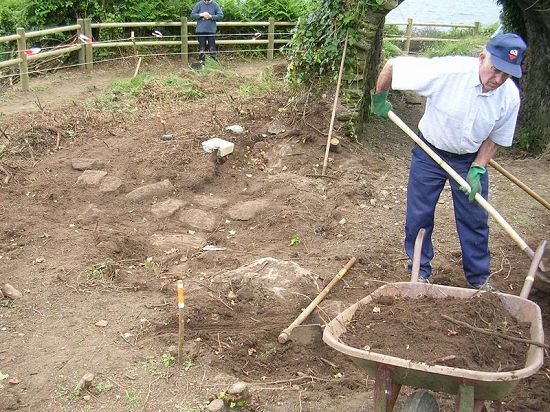

Annexe 11 : Troisième sondage

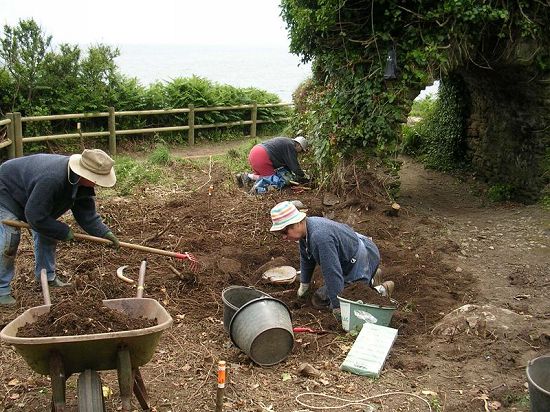

Troisième sondage est et nord du magasin à poudre
zones 3a, 3b, 3d, 3e et 3f
NB : Cliquer sur les images pour les agrandir
|
zone 3a
|
zone 3b
|
|

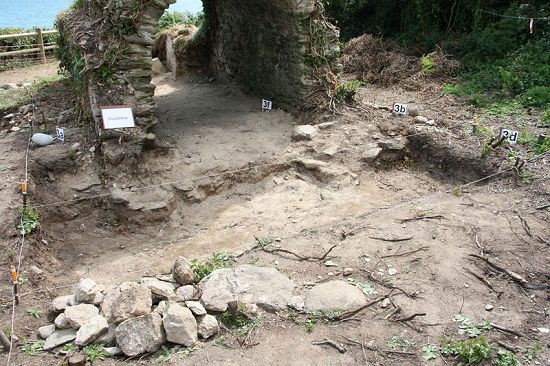

Zones 3d 3 e et 3f nord du magasin à poudre
|
Annexe 12 : Complément du troisième sondage

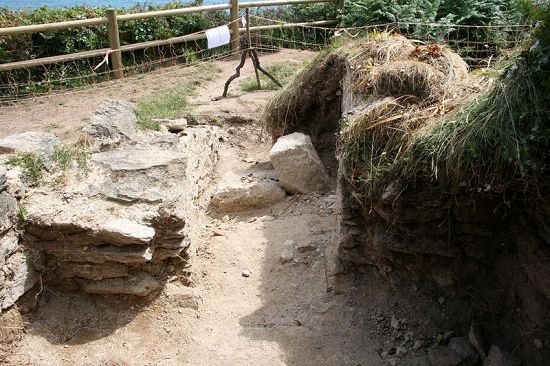

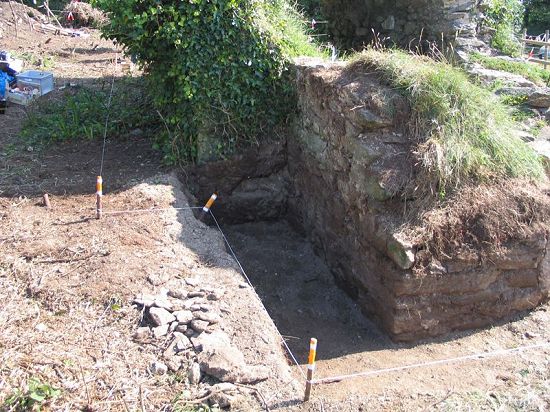

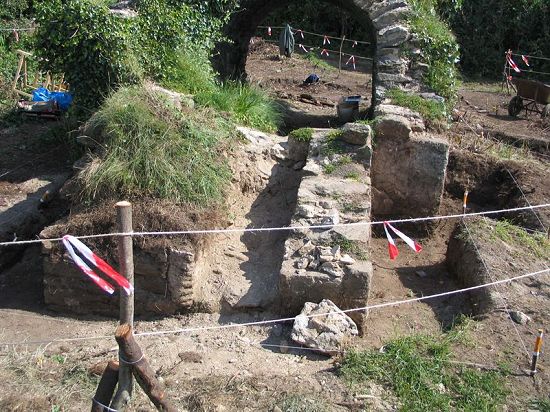

Complément du troisième sondage sud du magasin à poudre et guérite
zone 3c
NB : Cliquer sur les images pour les agrandir
|
Partie est
|
Partie ouest
|
|
Guérite vue depuis le magasin à poudre
|

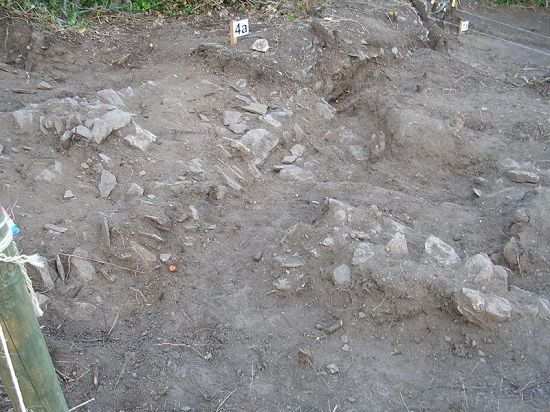

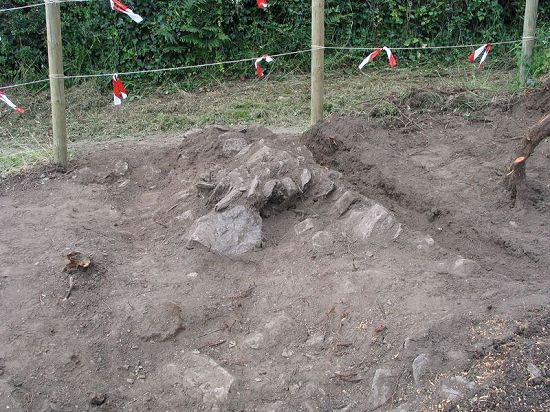

Annexe 13 : Quatrième sondage zone 4a
Zone présumée du gril à rougir les boulets
zone 4a
NB : Cliquer sur les images pour les agrandir

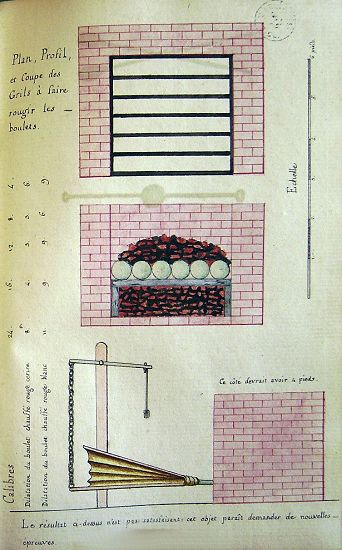

Annexe 14 : Plan type d’un gril à rougir les boulets
(Archives du Service Historique des Armées)
NB : Cliquer sur les images pour l’agrandir

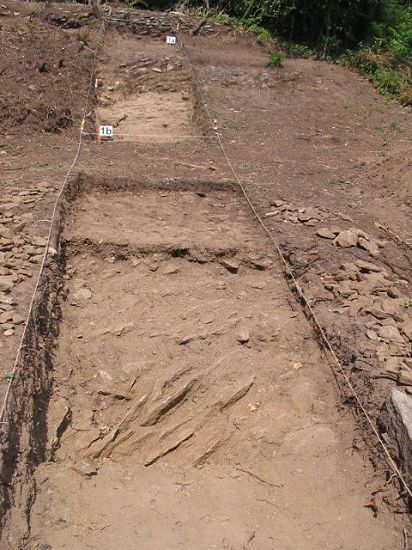

Annexe 15 : Cinquième sondage - zone 5
Cinquième sondage au travers de la terrasse d’artillerie, en continuité des zones 1a et 1b
zone 5
NB : Cliquer sur l’images pour l’agrandir
Annexe 16 : Relevé G.P.S. de points remarquables
Relevé des mesures G.P.S.
effectuées le 10 juillet 2008 par J.Y. BESSELIEVRE
Standard WGS 84
Point de Référence au milieu du site
| Longitude | : 04° 41' 04,7" Ouest |
| Latitude | : 48° 21' 12,7" Nord |
| Altitude indicative | : 17 m. |
Grill à rougir les boulets position présumée
| Longitude | : 04° 41' 04,5" Ouest |
| Latitude | : 48° 21' 12,9" Nord |
| Altitude indicative | : 21 m |
Centre de la Guérite au sud du Magasin à poudre
| Longitude | : 04° 41' 05,4" Ouest |
| Latitude | : 48° 21' 12,7" Nord |
| Altitude indicative | : 21 m. |
Nez de la Batterie sur le parapet
| Longitude : | 04° 41' 04,5" Ouest |
| Latitude : | 48° 21' 12,3" Nord |
| Altitude indicative : | 23m |

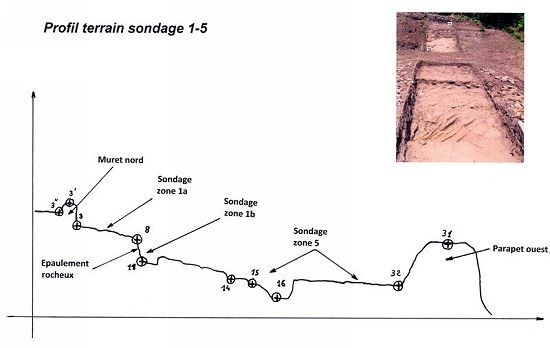

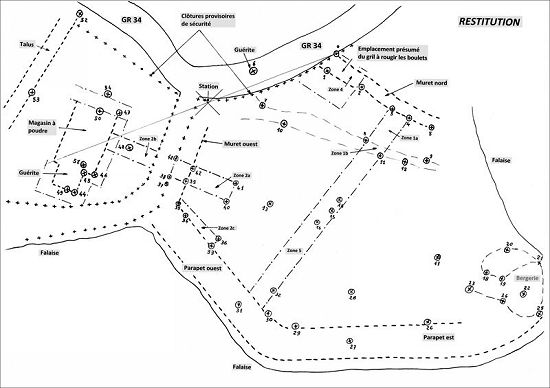

Annexe 17 : Levé topographique
avec restitution et profil terrain
Relevé des mesures topographiques effectuées à la batterie de Toul Logot le 17 juillet 2008 par J.P. BARDEL du SRA de Rennes et J.Y. EVEILLARD
NB : Cliquer sur les images pour les agrandir

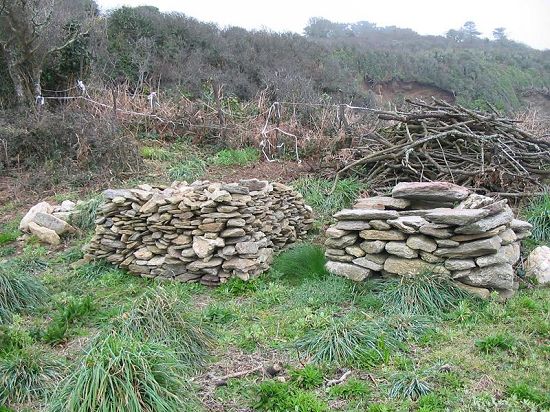

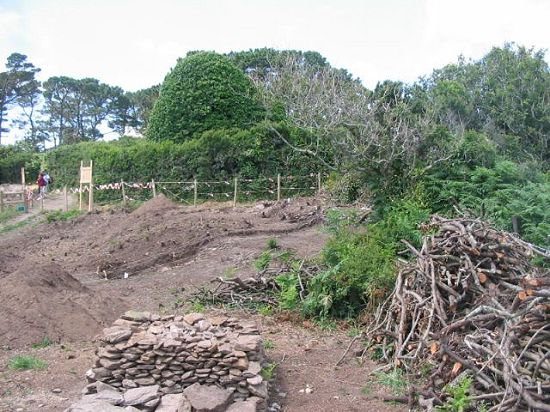

Annexe 18 : Stockage des pierres de construction
NB : Cliquer sur les images pour les agrandir

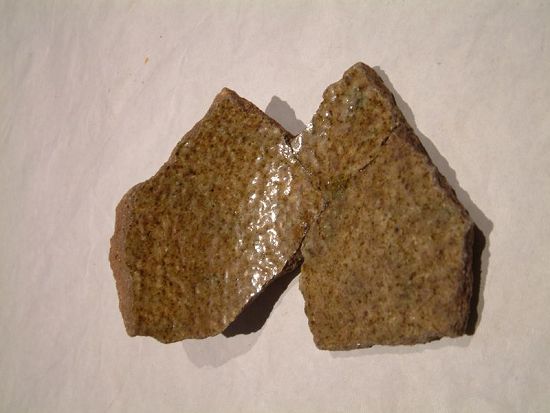

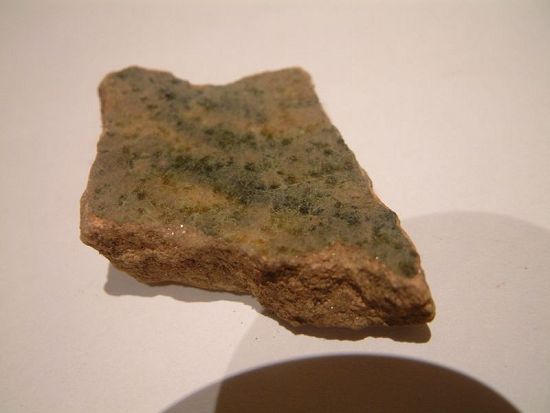

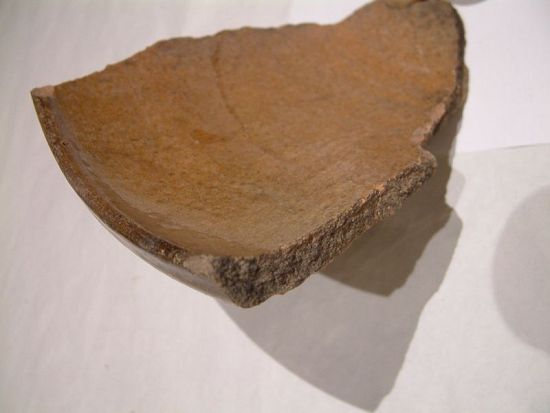

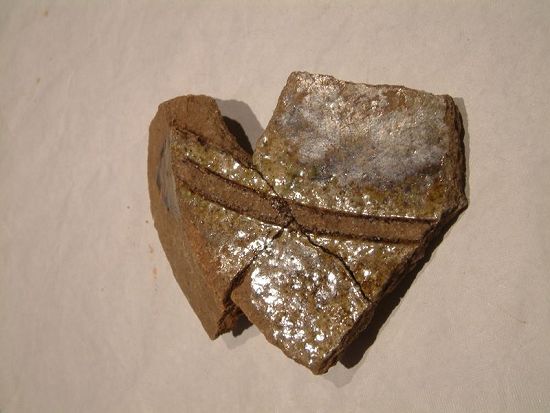

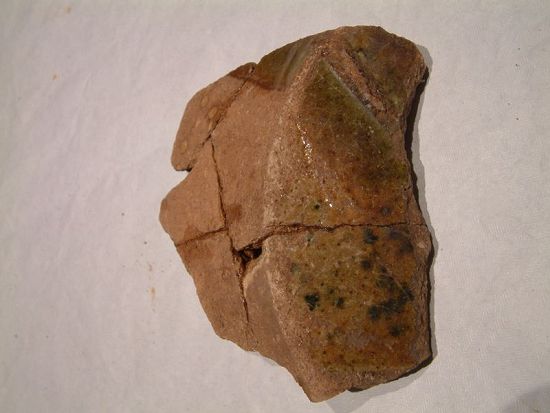

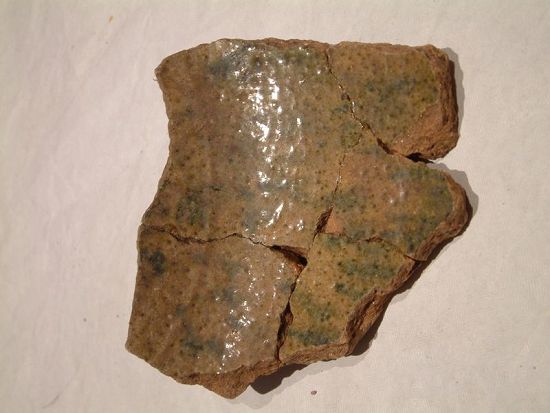

Annexe 19 : Eléments de poteries anciennes
NB : Cliquer sur les images pour les agrandir

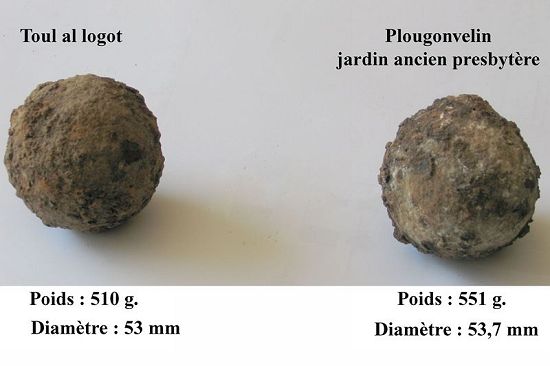

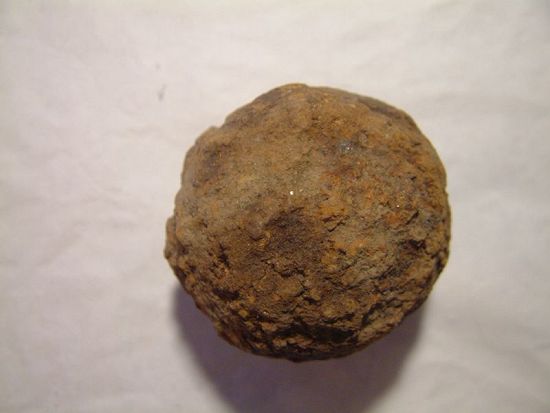

Annexe 20 : Boulet de mitraille
NB : Cliquer sur les images pour les agrandir

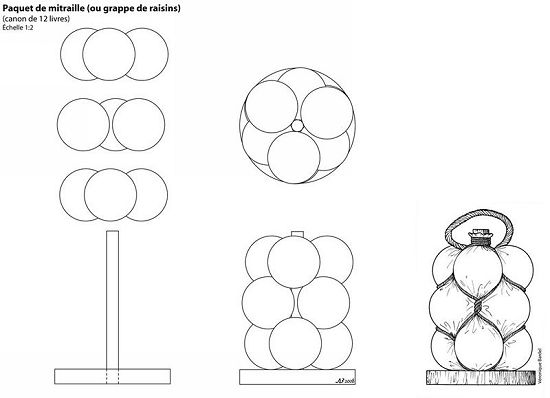

Annexe 21 : Schéma d’un paquet de mitraille
NB : Cliquer sur l’image pour l’agrandir
Annexe 22 : Eléments d’uniforme de Garde-côte
NB : Cliquer sur les images pour les agrandir
|

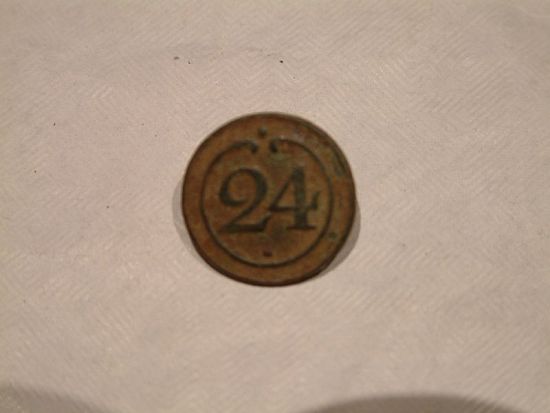

Bouton d’uniforme
|

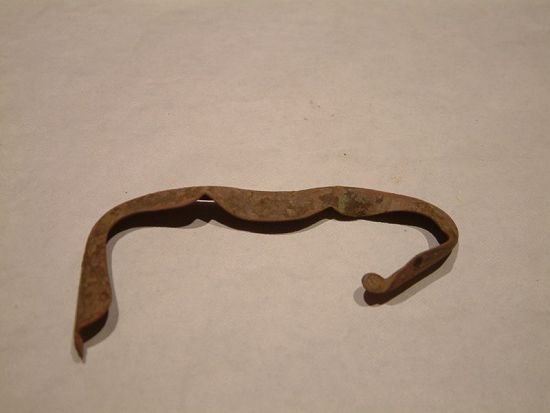

Elément d’une boucle de ceinturon
|

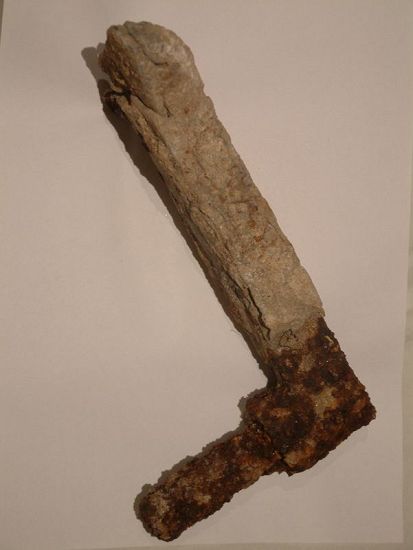

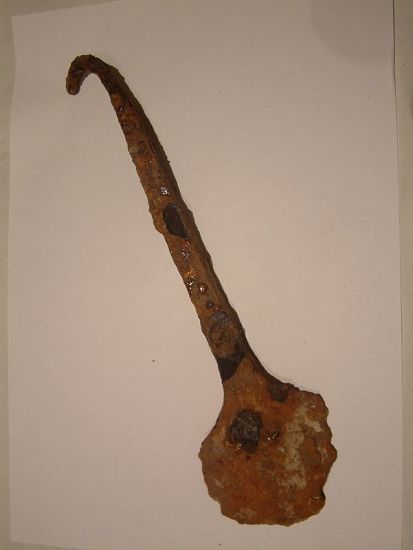

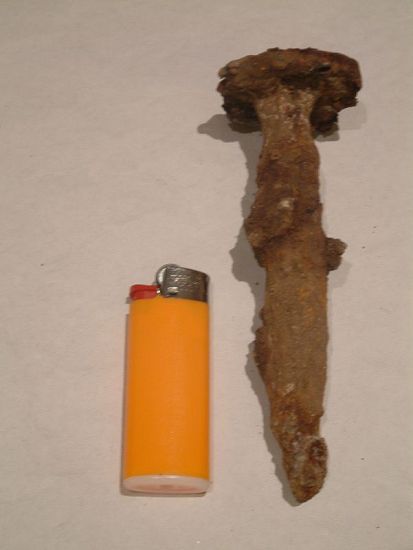

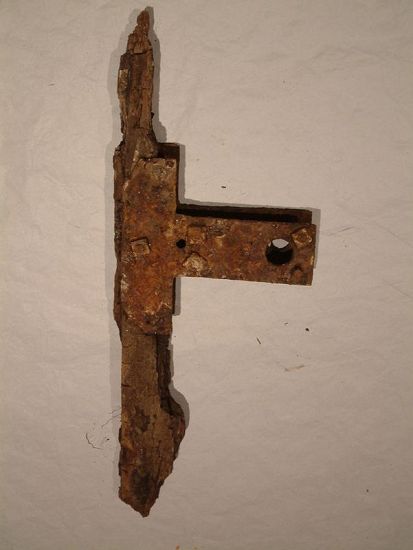

Annexe 23 : Pièces d’huisserie
Annexe 24 : Douilles de munitions de la guerre 39-45

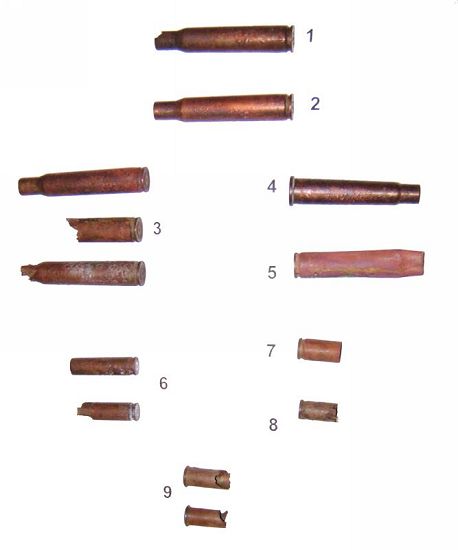

Identification des douilles de munitions trouvées lors des fouilles
NB: Cliquer sur l'image pour l'agrandir et la déplacer
|
Réalisée par Guillaume BIZIEN instructeur à l’Ecole de Police de St Malo
1 LC 43 Lake City 1943
2 SL 42 Salt Lake 1942
3 RA 43 Remington Arm 1943. Calibre : .30-06,.30 Springfield, 7,62*63
Munitions utilisées dans les fusils suivants : Springfield 1903, US Enfield Modèle 17, Garand M1 et les mitrailleuses de calibre .30
4 WRA 1943 .303 Winchester Reparating Arm 1943
Calibre : .303 British 7,7*56R
Munition fabriquée aux USA pour les fusils Anglais Enfield et fusil-mitrailleur Bren. Parachutée en grand nombre dans les maquis.
5 asb*8 40 Deutsh Waffen und Munition Fabriken AG (DWM) Berlin-Borsigwalde * : étui laiton 8 : huitième lot de 1940
Calibre : 7,92 8mm Mauser 8*57 JS
Munition pour fusil Mauser ou mitrailleuse légère Allemande.
6 LC 43 Lake City 1943 Calibre : .30 Carbine 7,62*33
Munition pour carabine US (M1, M2, M3)
7 P131*12 40 Deutsh Waffen und Munition (autre codification) * : étui laiton 12° lot de 1940. Calibre : 9mm Parabellum 9*19
Munition Allemande pour pistolet mitrailleur ou pistolet automatique.
8 SFM * x * Société Française de Munitions ( Gévelot et Goupillat).
Marquage civil.
X : Gévelot et Goupillat ; deux G inversés
Calibre : 7,65 Browning 7,65 court 7,65*17
Munition pour pistolet automatique.
9 SF 3 37 I Société Française (Gévelot à Paris) 3° trimestre de 1937
_I : fournisseur du métal de l’étui.
(Société de Métallurgie Franco-Belge à Issy les Moulineaux)
Calibre : 8mm Révolver 8*27 R (R : Rim ; bourrelet sur le culot)
Munition pour révolver d’ordonnance Français modèle 1892.
|

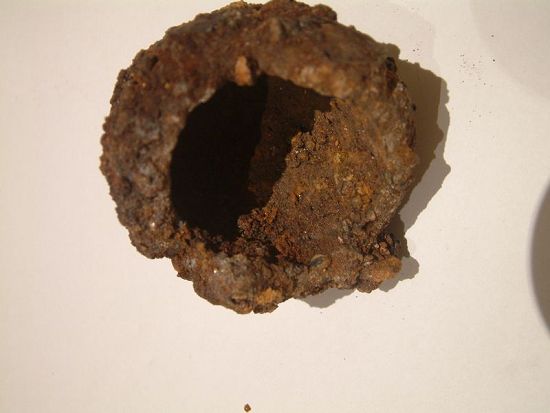

Annexe 25 : Débris de grenades défensives
de la guerre 39-45

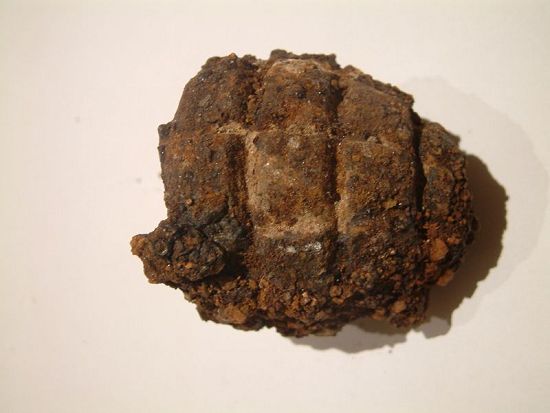

Grenade défensive quadrillée
Cavité interne contenant l’explosif

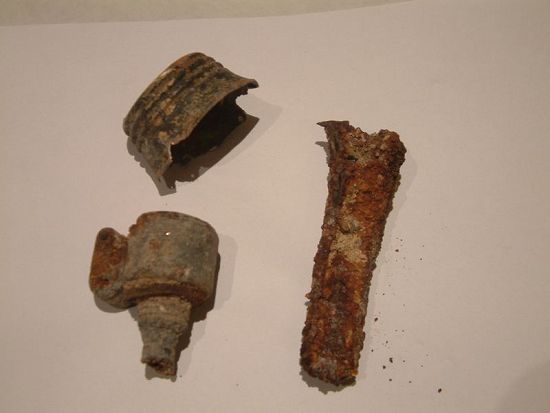

Bouchon allumeur et cuillère libérant le percuteur
|
